济南汇德跃层式冷渣机在循环流化床锅炉的优势

一、公司介绍

济南汇德节能环保科技有限公司是专业从事节能技术研发、节能设备制造、除渣系统设备及工程，锅炉配件加工制造、销售的企业。公司获得了10项国家专利技术，并已取得了国家颁发的专利证书。

公司承接节能产品改造工程、除渣系统工程，制造各类除渣设备，包括跃层式冷渣机，滚筒式冷渣机，皮带输送机，刮板输送机，渣仓，电气控制柜等。多年来在众多用户中，已拥有几百套流化床锅炉除渣系统使用我公司产品，其范围包括了炉渣冷却、输送、中贮及卸料等全套除渣系统。大批的除渣系统设备的设计、制作、运行，为开发研制除渣系统设备积累了丰富的经验，产品覆盖全国各地市场，并出口东南亚国家和地区，赢得了良好的市场信誉！公司与清华大学热能研究所合作，在降低循环流化床锅炉主要耗能辅机电耗和减轻燃烧室受热面磨损等方面取得了重大经济效益成果。

公司始终坚持“信誉为本，质量求胜”的企业宗旨，以全新的节能技术、精湛的制作工艺、一流的生产装备、严格的检测手段、完善的质量保证体系、良好的售后服务理念，服务于用户。公司致力于节能环保邻域的新技术、新装备的创新研发和精品制造，在实现社会效益和环境效益的基础上，努力追求节能减排及环保效益的最大化。

二、YCL型跃层式冷渣机技术优势分析

公司根据循环流化床锅炉运行的特点，研发制造的YCL型跃层式冷渣机结构简单、可靠性好、维修方便、使用寿命长、节能经济效益高，环保效果显著。产品克服了传统冷渣机运行周期短、换热面积小、功率消耗大、维修费用高、存在安全运行隐患等缺陷，极大提高了循环流化床锅炉的经济运行效率，在同行业领域居于领先地位。公司已销售的跃层式冷渣机给用户产生的直接节能经济效益达2亿多元，加上使用后给用户带来的锅炉运行工况的提高和维修周期的缩短，直接节能经济效益和间接经济效益累计达,4亿多元，受到用户一致好评。

1、产品特点

1）冷渣盘采用隔板曲型水套设计，结构强度高，换热面积能达到100%；

2）转盘与刮刀采用特殊柔性连接方式，更换刮刀只需2分钟；

3）冷渣机内部设有挡渣板，防止喷渣，保证所有炉渣都经充分冷却；

4）每层大盘都设有两个快开门式检修窗口，方便检修。

2、设计特点

YCL型跃层式冷渣机的独特设计结构，能适应循环流化床锅炉多侧放渣或锅炉落渣管程序放渣的运行要求。实现单台冷渣机连接双侧落渣管或多管放渣的运行要求，同时，节省设备投资少、占用空间小，减少设备占用面积，利于设备维护。由于能做到一台冷渣机替代2台以上冷渣机，与其它类型冷渣机相比，具有明显的技术优势。

1）两侧进渣和多点进渣设计

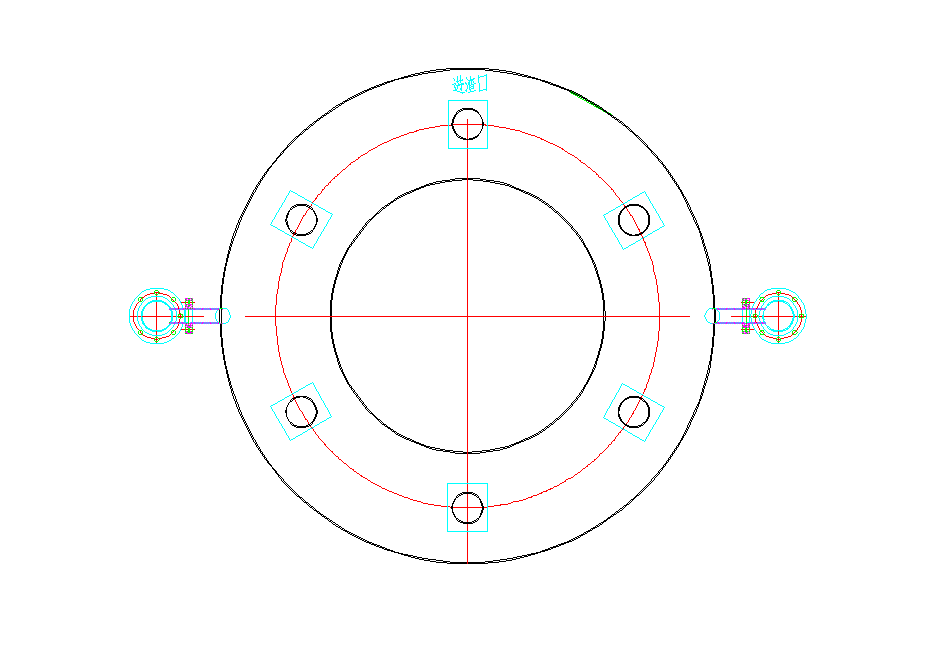

YCL型跃层式冷渣机在运转过程中，由于采用独特的设计结构，在设备运行过程中，其筒体内部刮料组件转动，而筒体静止不动，故可根据用户现场实际运行需要，实现双侧进渣和多点进渣。如图1，YCL型跃层式冷渣机有多点进渣示意图。

图1 YCL型跃层式冷渣机有多点进渣示意图

2）特殊的炉渣导流设计

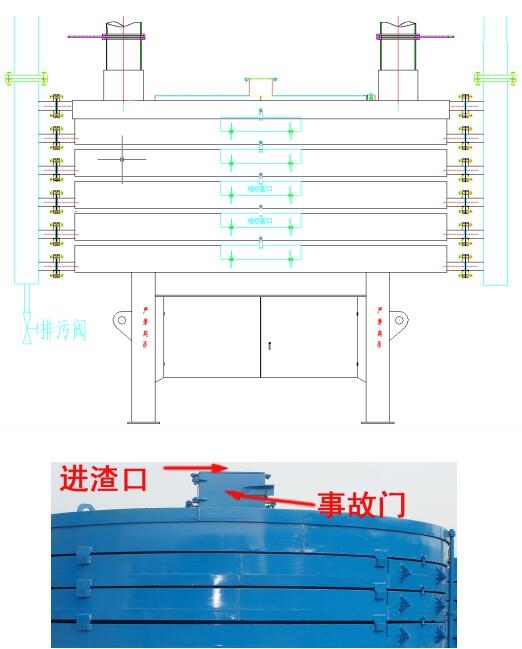

YCL型跃层式设计采用专门的炉渣导流装置如图2，可有效的挡住大块炉渣进入冷渣机内。如果发现有大块炉渣进入进渣口，可打开进渣口处的事故门将大块炉渣清除即可，无需停机和拆卸设备，节省了大量的维修时间。

图2 特殊的炉渣导流设计

3）分层冷却

YCL型跃层式冷渣机采用的是将炉渣分层进行冷却，炉渣进入冷渣机后，通过冷渣盘内的刮刀，将炉渣均匀的分布在每一层冷渣盘内进行冷却，而且冷渣盘内的冷却水槽设计是呈曲线形式分布。因此，跃层式冷渣机的有效冷却面积达到100%，能充分的回收炉渣热量，回收的热效率高。

图3 刮刀与转盘独特铰链连接方式

4）独特双检修窗设计

YCL型跃层式冷渣机采用独特的分层设计结构形式，每层大盘都设有两个检修窗口，为快开门式，方便检修及观察设备内部情况。
